Máquina de metal ampliada automática de alta velocidad

Valla de alambre, también llamada valla ciclónica o valla de malla de diamante. Como cercas versátiles, las cercas de eslabones de cadena son los productos de cercas más rápidos y rentables del mercado actual. Las aplicaciones típicas para cercas de tela metálica incluyen límites, seguridad, alta seguridad y deportes, por lo que son adecuadas para muchos tipos de propiedad y uso. Las cercas de eslabones de cadena baratas están hechas de alambre de hierro galvanizado o recubierto de PVC, para fijar con postes, abrazaderas y accesorios para construir un sistema de cerca de eslabones de cadena en el parque, cancha de tenis, aeropuerto y otros lugares. También se puede utilizar para la cría de animales. Se divide principalmente en tres productos galvanizados, PVC, PE-revestidos de fácil construcción y mantenimiento, colores brillantes, que son los productos preferidos para embellecer el entorno urbano.
  • Instrucción de la máquina de la cerca de cadena automática de alambre único

  • hannstar

Estado de Disponibilidad:
Cantidad:

Descripción del producto



AUTOMÁTICO DE UN SOLO HILO

INSTRUCCIONES DE LA MÁQUINA DE CERCA DE ENLACE DE CADENA

1. Resume

La máquina para cercas de alambrada completamente automática de un solo cable es el dispositivo dedicado para la protección de pendientes de minas de carbón.

También se utiliza en la producción de cercas de malla de alambre, cercas de cría, etc. Esta máquina con servomotor, principios de actuación, posicionamiento de precisión, baja tasa de fallas, fácil operación, larga vida útil.

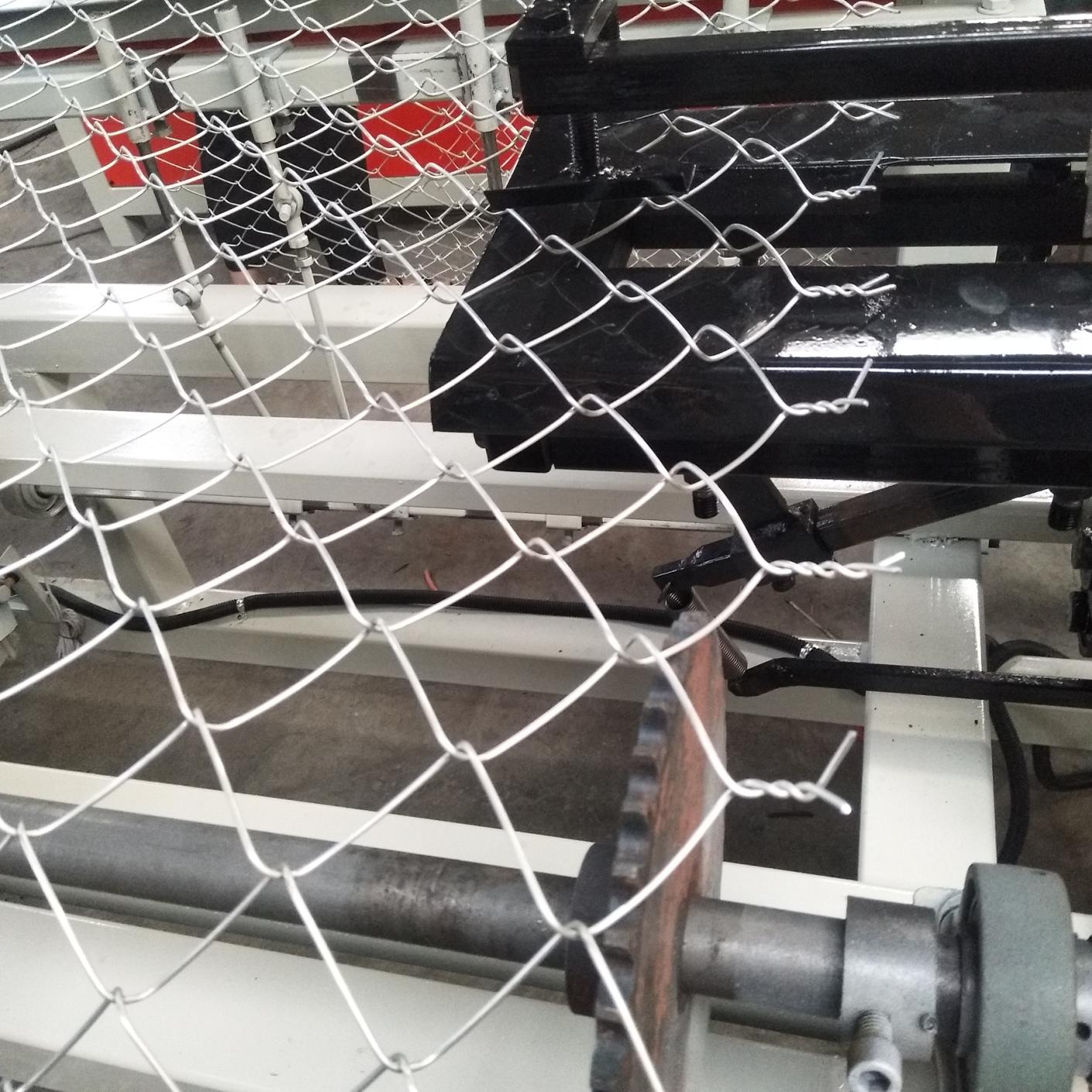

Nudillo de alambre de bordeAlambre de borde retorcido


Moldes para máquinas compactadoras





2.Principales parámetros técnicos


Nombre del parámetro

Unidad

Numérico valor

Observaciones


Diámetro del cable

mm

1.3-4.5

Se pueden personalizar especificaciones especiales

Ancho de la malla

m

0,5-3,0

Se pueden personalizar especificaciones especiales

Tamaño del agujero

cm

2.5-11

Depende del molde

Capacidad

Metros cuadrados

20-120


voltaje

V

415


Frecuencia

HZ

50


Material

mm

Alambre galvanizado


Dimensión

m

4,8 * 2,2 * 1,7


Peso total

T

1.6



3.El principio de funcionamiento y la estructura.

Después de colocar el alambre en el molde y presionar el botón de inicio, la máquina de acuerdo con los parámetros preestablecidos para tejido de malla bajo el control de la computadora.

(1) El proceso es el siguiente

1594305059 (1)


(2) .Características de la estructura:

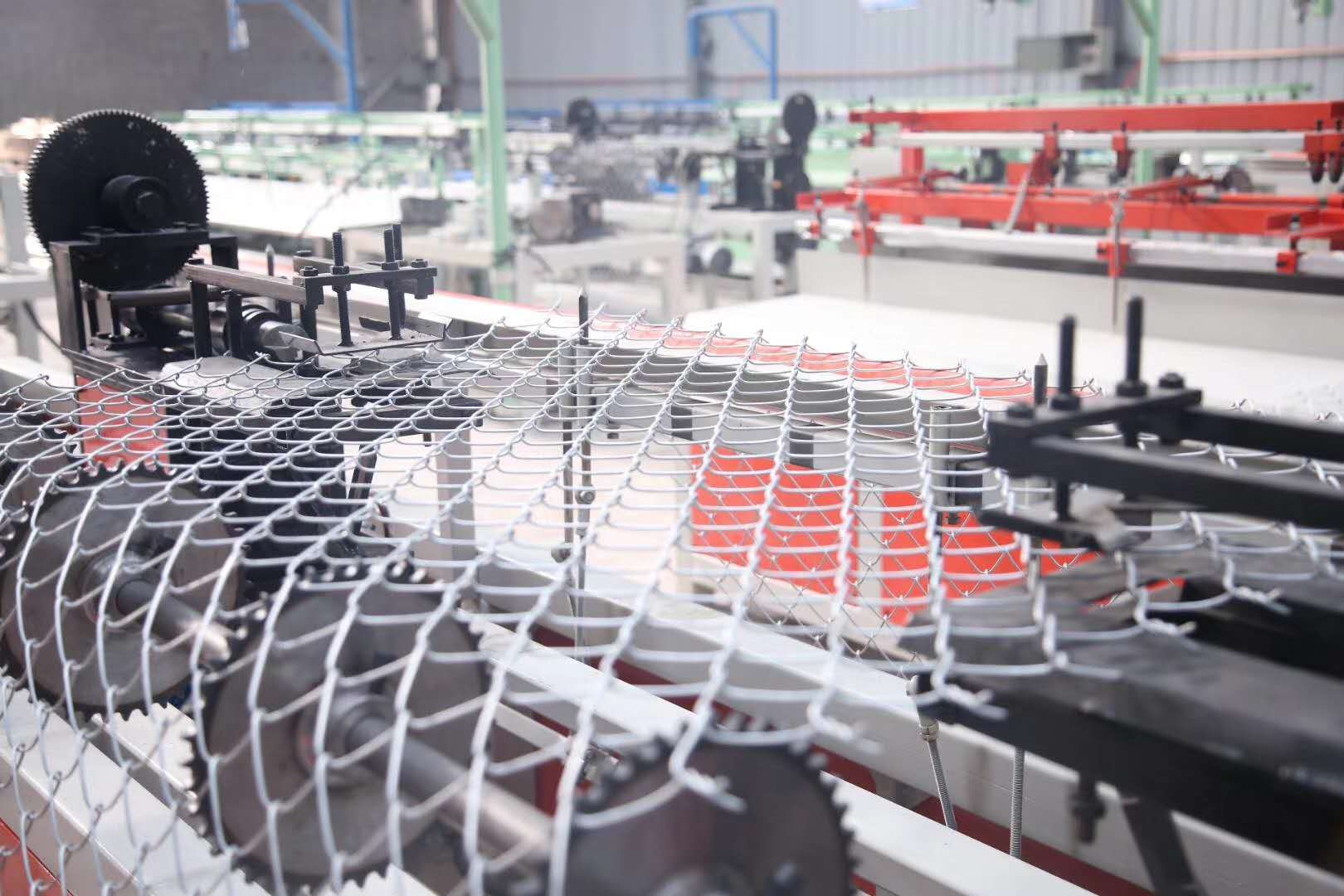

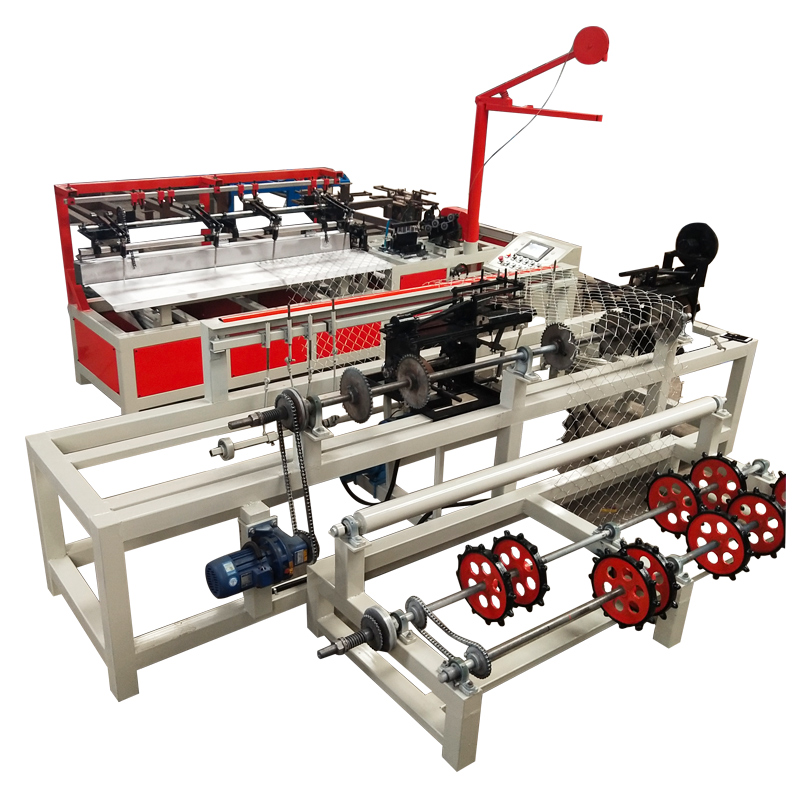

Esta máquina se compone principalmente de máquina principal, máquina de tejer automática y máquina de bobinado automática.

1) .Máquina principal

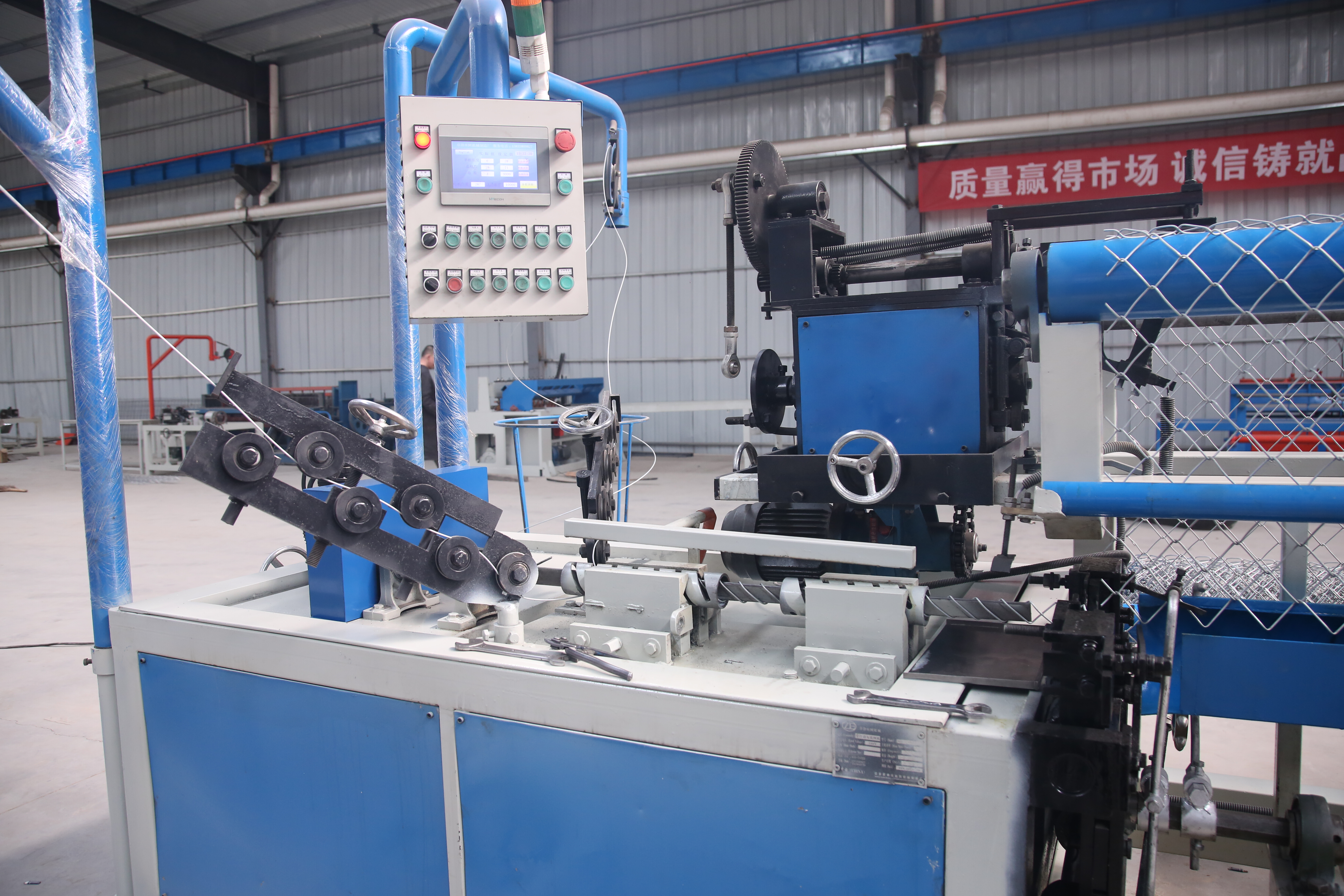

La máquina principal se compone principalmente de soporte de bobina, servomotor, plataforma de molde, cuchillo, tanque de agua, bomba de agua, sistema de control.

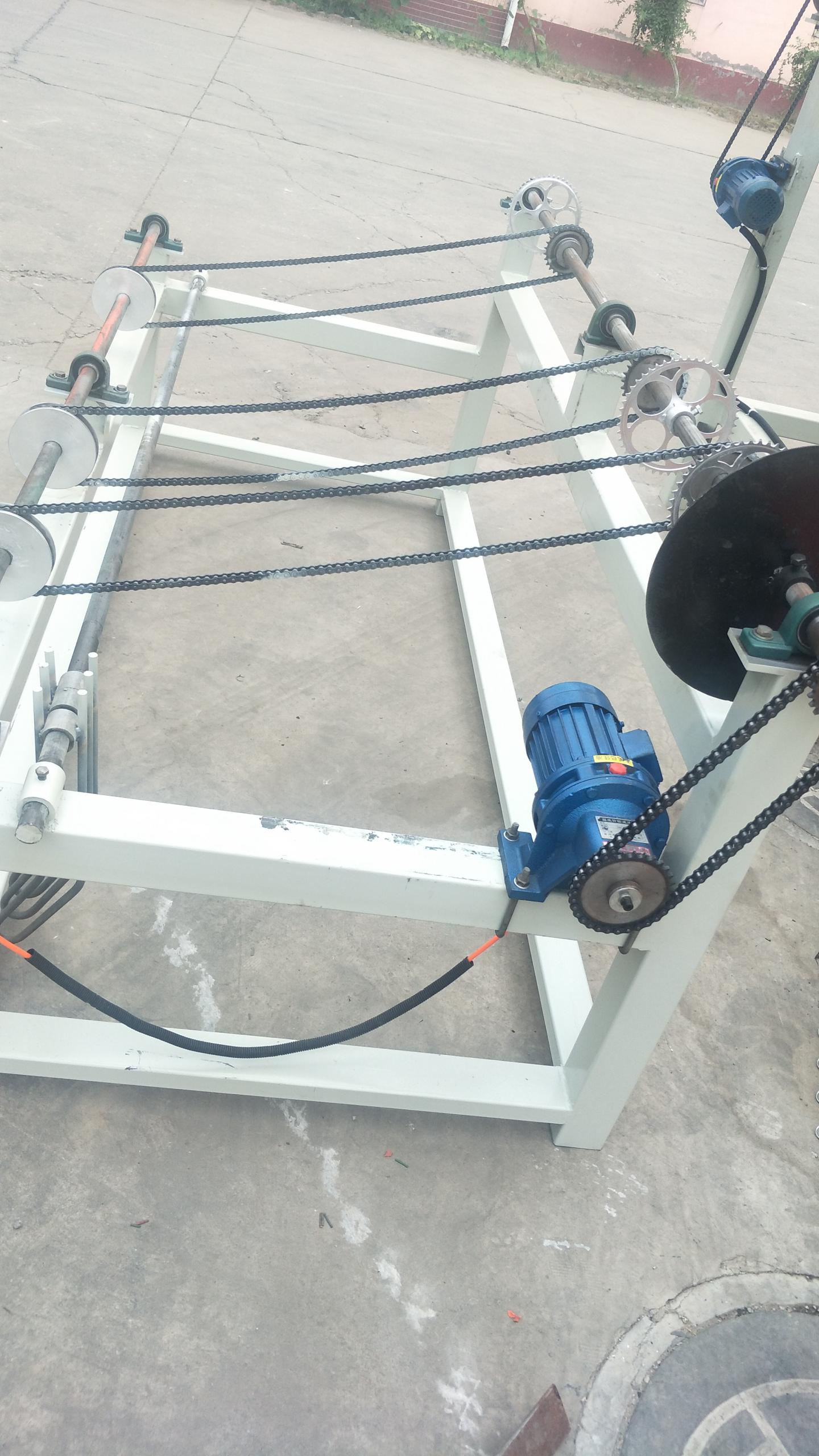

2) .La máquina de tejer automática se compone principalmente de aguja de posicionamiento, sistema de tejido, sistema de borde curvo, sistema de enrollado.

4 configuración

Para la configuración, solo es necesario configurar la configuración de la longitud de la cerca y la cadena

número de enlace.

la configuración de la longitud de la valla decide el ancho de la valla, ¿cómo configurar? depende del diámetro del alambre, la abertura de la malla, la forma establecida de la siguiente manera:

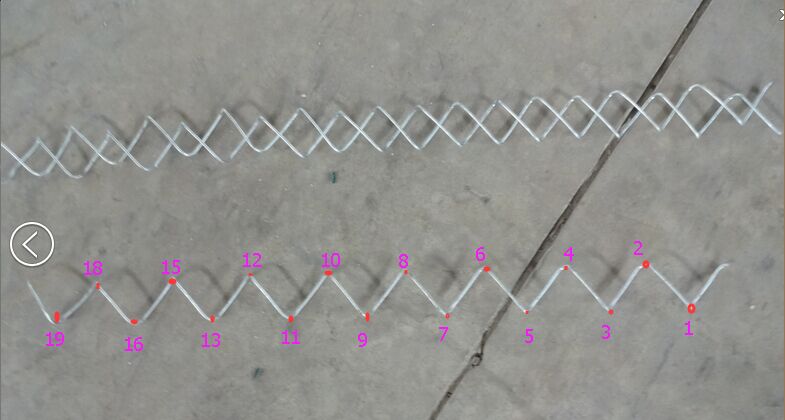

Por favor, vea la imagen de arriba, el número que marco depende de la configuración de la longitud de la cerca, por ejemplo, la imagen de arriba es una malla de 2 m de ancho, usted

Cuente que el número es 19, por lo que la configuración de la longitud de la cerca es 19.

La configuración del número de eslabón de la cadena decide la longitud de la cerca del eslabón de la cadena,

cómo configurarlo como sigue

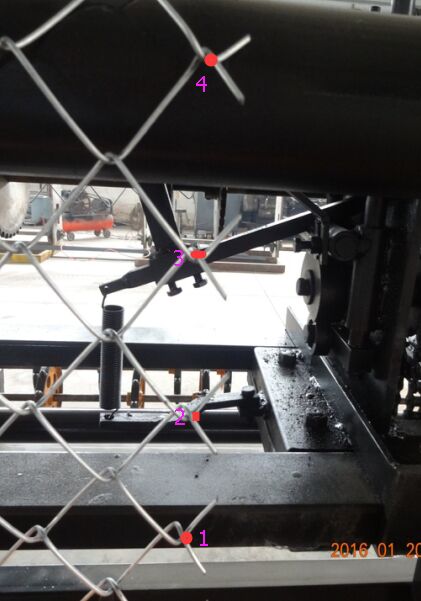

Primero tejiendo una malla de unos 10 m manualmente, luego para contar el número como marco, por ejemplo, arriba es la longitud de 10 m, el número es 4, por lo que la configuración del número de eslabón de la cadena 4 está bien.

Observación:Debido a diferentes alambres galvanizados o alambres negros, diferentes diámetros de alambre, diferentes aperturas, todos afectan la configuración, por lo que el método anterior es más preciso.

5.Ajuste y aplicación

(1) configuración y requisitos para los operarios de la unidad

Con el fin de garantizar el funcionamiento normal de la máquina y el mantenimiento diario, en esta unidad, se debe disponer de un personal de ingeniería supervisor graduado de profesionales mecánicos y eléctricos. Sugerimos que cada turno esté equipado con 2 capacidad de mano de obra, una para la operación del sistema de control, uno para tejido de malla, incluido el transporte de elevación necesario.

El operador debe estar capacitado, para dominar los conocimientos relacionados con el funcionamiento de computadoras, equipos eléctricos y maquinaria. Familiarizarse con los procedimientos de operación y las cuestiones de seguridad en el nivel correspondiente. Está estrictamente prohibido operar sin personal capacitado.

En el proceso de puesta en servicio y producción, todos los operadores y mantenedores deben usar los dispositivos de protección laboral necesarios, como gafas de seguridad, sombreros de seguridad, etc.

(2) Alambre galvanizado de materia prima, los lingotes de zinc no deben ser inferiores al zinc n. ° 1 según el estándar GB470. La superficie del revestimiento de zinc es lisa y la dureza es constante.


(3) .Ajuste de la máquina

Antes de abrir la máquina, verifique el sistema eléctrico, el sistema neumático y todas las partes mecánicas, limpie y lubrique los cojinetes lineales del molde. Después de confirmar, comience a prepararse y ajustar para la producción.

Cuando el operador esté ajustando y operando la máquina, para evitar accidentes con lesiones por hacinamiento, por favor no opere por dos personas al mismo tiempo, y asegúrese de no operar al cortar cables.

1) Bomba abierta

2) Coloque el cable en el soporte de la bobina y coloque el soporte de la bobina estable

3). Instale el molde.

4) .Ponga alambre en el molde

5) Red manual

6) Coloque el cuchillo en vertical y luego intente cortar el cable, si está un poco apagado, ajuste la plataforma.

Nota: No ponga la mano en el cuchillo al cortar alambre, para que no se produzca peligro.

7). Luego, deje que un cable se doble y luego coloque el cable en el pasador de posicionamiento, así que estabilice la malla.

8) .Al mismo tiempo, asegúrese de que el posicionamiento de cada cable sea consistente

9) Red manual, cuando alcance 1 m, coloque la red en el carrete de bobinado (en la máquina de tejer).

Nota: el carrete debe estar pegado en las intersecciones de dos cables.

10). Luego ajuste el borde, alrededor, hasta que se ajuste a la mejor posición.

11) Entonces, la máquina puede funcionar normalmente.

Nota: las redes deben apretarse

12) Configuración de parámetros de la computadora:

Abra la fuente de alimentación: es la primera interfaz.

Longitud de un solo cable: es para configurar el ancho de la red de la cerca de alambre

Total de piezas de alambre: es la longitud de un rollo.

Rollo pcs: es la capacidad total de rollo

Jog positivo: sirve para ajustar la posición de la cuchilla en positivo

Jog inverso: es para ajustar la posición de la cuchilla es inversa

Acelerar: es para mejorar la velocidad de trabajo

Reducción de velocidad: es para reducir la velocidad de trabajo.

Valor real: es el valor real durante el proceso de trabajo de la máquina.

Establecer valor: es el para establecer el valor como demanda

Molécula de proporción: es para configurar la proporción de servomotor

Denominador de proporción: sirve para establecer la proporción del eje óptico de la máquina

Velocidad automática: velocidad de trabajo en automático.

Velocidad manual: velocidad de jog.

Retraso de inicio: es el momento intermedio para procesar el siguiente procedimiento una vez finalizado todo el procedimiento

Acelerar el tiempo: es el momento de poner en marcha el servomotor

Tiempo neto de arrastre: tiempo de enrollado de la malla

Lockand delay: es el tiempo de interrupción entre la localización del pin y lockrand.





6 solución de problemas

El servomotor no funciona

1.Compruebe la línea si se rompe.

2.La longitud establecida en la pantalla no puede ser 0.

3.Compruebe si el contratista está quemado

4.Compruebe la longitud y la latitud para detener si funciona


El cuchillo no funciona

1.Compruebe la línea si se rompe

2. Cuando se corta el alambre, si la carga es grande. Es difícil cortar para el motor.

3.Si el interruptor del sensor es brillante


Si no teje bien

1.Compruebe que la malla es plana o desigual, si la malla es desigual y encuentra qué cable es desigual, por favor rueda de alambre de presión elástica

2.Compruebe que el resorte del embrague superior de la máquina de tejer esté suelto o no, si está suelto, apriete

3. El alambre (después de cortarlo) debe estar vertical con la red (colgar de la máquina de tejer).

Si dobla el borde no muy bien

1.Compruebe si la curva es pequeña, ajuste la parte inferior de la plataforma del molde

2.Compruebe si el borde de curvatura está en su lugar, si no está en su lugar, deje que el semicírculo (protuberancia) más cerca

Ajuste la mano del borde de la curva, nivele la parte delantera-trasera


Embalaje: embalaje estándar de exportación en condiciones de navegar.

Pago: T / T o L / C

Puerto: Tianjin / Shanghai / Qingdao
