Descripción del producto
Manipulador de soldadura

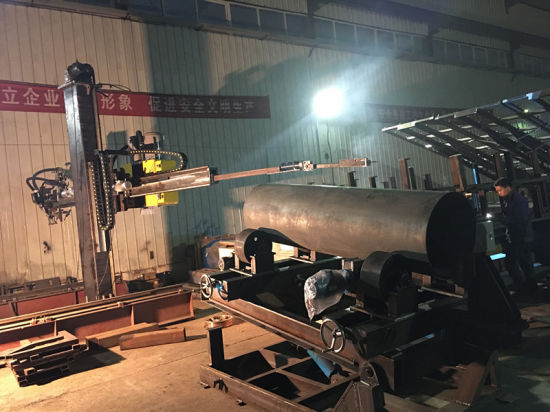

Manipulador de columna de alta calidad para soldadura de tanque de tubería 2X2
Es el equipo de asistencia de soldadura, cuya cabeza de máquina está equipada en la parte superior de la pluma, que puede elevarse y retraerse horizontalmente libremente por la cremallera y el piñón, también girado ± 180 °; esta máquina se puede usar junto con el rotor de soldadura, soldadura posicionador y logra la soldadura de costura longitudinal y circular del tanque. De acuerdo con el requisito, se puede adoptar un dispositivo de seguimiento y monitoreo de costura de soldadura, recuperación de flujo de soldadura y alimentación. Tiene las estructuras de tipo fijo, fijo con rotación y móvil con tipo de rotación.
Manipulador de soldadura universal
1. Equipo auxiliar para centro de soldadura.
2. El manipulador de soldadura automático se puede seleccionar entre varias potencias de soldadura (marca famosa china o internacional).
3. El estiramiento del brazo transversal adapta el control de velocidad continuo del convertidor de frecuencia de CA y funciona con velocidad constante.
4. Cabezal equipado con deslizadores transversales eléctricos, puede ajustar la posición de soldadura.
5. Dispositivo anti-rotura de cadena y antideslizante en brazo para garantizar seguridad. .
6. El dispositivo de frenado puede garantizar que la columna funcione en un entorno seguro.
7. Se aceptan requisitos de manipuladores personalizados.
8. Alimentación automática de fundente, dispositivos de recuperación, dispositivo de alimentación de alambre, plataforma de trabajo y silla (opcional)
Parámetro técnico:
| Manipulador de soldadura universal | ||||
| Modelo | BCZQ1x1 | BCZQ2x2 | BCZQ3x3 | BCZQ4x4-5x5 |
| Carrera de elevación (mm) | 1000 | 2000 | 3000 | 4000 |
| Carrera de retracción (mm) | 1000 | 2000 | 3000 | 4000-5000 |
| Velocidad de elevación (mm / min) | 1000 | |||
| Velocidad de retracción (mm / min) | 120-1200 | |||
| Distancia mínima entre la pluma y la superficie de la pista (mm) | 740 (móvil con rotación) 690 (estacionario con rotación) | |||
| Carga máxima del extremo de la pluma (kg) | 80 | |||
| Columna giratoria | Giro manual luego bloqueado por tornillo | |||
| Trolley viajando | Empuje manual luego bloqueado por tornillo | |||
| Tramo interior del riel del carro (mm) | 1000 | 1500 | 1750 | |
| Los anteriores son los parámetros estándar que también podemos diseñar de acuerdo con los requisitos del cliente. | ||||
Opcional
Serie A: manipulador de soldadura giratorio fijo y manual
Máquina fija en la base y gira a mano (no se puede mover)
Serie B: manipulador de soldadura giratorio fijo y eléctrico
Máquina fija en base y gira por motor (no se puede mover)
Serie C: manipulador de soldadura móvil fijo y eléctrico
Máquina fija sobre carro y se mueve por motor (no puede girar)
Manipulador de soldadura eléctrico móvil y giratorio serie D
Máquina fija sobre carro, se mueve y gira por motores
